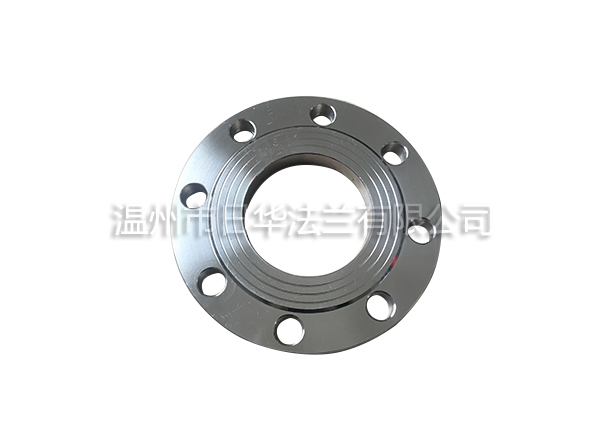

平焊法蘭密封及泄露處理方法

影響法蘭密封的因素是多方面的，主要有：墊片性能、法蘭剛度、螺栓預緊力、密封面型式、操作條件等。平焊法蘭的密封原理很簡單：螺栓的兩個密封面相互擠壓法蘭墊片并形成密封。但這同時也導致密封的破壞。為了保持密封，就要維持巨大的螺栓作用力。所以螺栓就要做得更大。而更大的螺栓就要匹配更大的螺母，這就意味著需要直徑更大的螺栓為上緊螺母創造條件。但是螺栓的直徑越大，適用的法蘭就會變得彎曲， 的辦法就是增 大我們法蘭部分的壁厚。整個裝置就要 的尺寸和重量，這便成了一個特殊問題，因為在這種情況下重量始終是人們要引起關注的重要問題。而且，從根本上來說，平焊法蘭是一種無效的密封，它需要把50的螺栓負荷用于擠壓墊片，而用于保持壓力的負荷只剩50。

法蘭泄漏密封處理方法：

一.泄漏部位及狀況DN150閥體兩側連接法蘭螺栓泄漏，由于法蘭連接間隙 小，不可能通過間隙注入密封劑消除泄漏。泄漏介質為蒸汽，泄漏系統溫度400～500℃，系統壓力4MPA。

二.密封施工方法根據泄漏部位現場勘測，為實現有限封堵，采用固定夾具法包容泄漏點形成密封腔，注入密封劑，從而消除泄漏。

1.夾具設計

(1)夾具結構形式確定

在異徑法蘭注劑過程中，夾具易向小徑法蘭側發生位移，所以要采用齒形接觸卡緊的限位措施。

包容泄漏點，建立閥體法蘭與管道法蘭連接短節法蘭間的密封腔。為防止因憋壓使閥體與法蘭間隙潛在泄漏處出現再泄漏，在夾具與閥體法蘭外緣吻合處設環形腔注膠。

2.密封劑選擇及用量估算

(1)密封劑選擇根據泄漏系統溫度和泄漏部位特點，采用TXY-18#A型密封劑。該密封劑耐溫、耐介質和注射工藝性能不錯，易于建立均勻致密的密封結構，且密封可保持長期穩定。

(2)用量估算單側泄漏點需用密封劑4.5KG。

3.施工操作

(1)密封劑固化后，經過效果觀察，進行局部補注壓緊，為了防止應力松弛，再封閉注劑孔。

(2)在注劑操作完成夾具和閥體及法蘭環形腔注入密封腔后，再進行中間腔注劑，注劑過程要均衡施壓，還要注意補注壓緊，防止應力松弛。

(3)夾具安裝，由于齒形接觸，齒尖內徑尺寸較小，安裝時需要周圈敲擊夾具外壁發生齒端變形，卡緊限位。
